Zhejiang Jigong Valve Co., Ltd. est l’un des fabricants et fournisseurs de billes de vanne à tourillon les plus fiables en Chine. Si vous envisagez de vendre en gros une bille de vanne à tourillon bon marché fabriquée en Chine, n'hésitez pas à consulter la liste de prix de notre usine. Tous les produits personnalisés sont de haute qualité et à bas prix.
Introduction de base

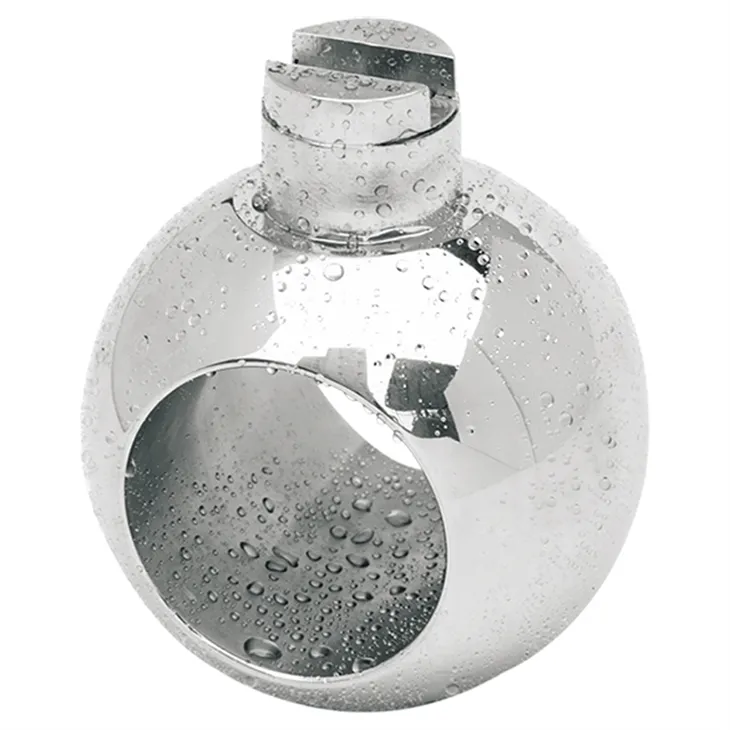

La bille de vanne montée sur tourillon est un composant central de haute-précision spécialement développé pour les systèmes de vannes à bille-à usage intensif. Avec des arbres à double tourillon intégrés en haut et en bas, il permet d'obtenir un positionnement stable et rigide dans la cavité de la vanne et effectue uniquement une rotation axiale sans aucun décalage ni déplacement. Le produit adopte une structure d'étanchéité auto--compensante, dont l'effet d'étanchéité ne sera pas perturbé par les changements de pression moyenne ou les chocs d'écoulement, et peut supporter de manière stable une forte poussée moyenne dans des environnements différentiels de pression ultra-élevés. Fabriqué à partir de matériaux en alliage de haute-et d'un traitement de précision, il présente une résistance structurelle, une résistance à l'érosion et une stabilité à la fatigue à long-à long terme, ce qui est parfaitement compatible avec des conditions de travail difficiles telles que des pipelines-de gros calibre, des systèmes à ultra-haute pression et des supports à particules abrasives. Il est largement utilisé dans la régulation des débits critiques, la coupure d'urgence-et le contrôle continu de l'ingénierie maritime, du transport d'énergie, des équipements métallurgiques et des systèmes de traitement chimique.
Spécification du produit
|
Élément indicateur |
Paramètres techniques |
|
Gamme de tailles |
2" à 56" |
|
Pression nominale |
PN16-PN420 (Classe150-4500) |
|
Matériau de la sphère |
Acier au carbone A105N/LF2, acier inoxydable austénitique 304/316, acier allié, Hastelloy, alliage Monel, etc. |
|
Matériau du tourillon |
Même matériau que la sphère ou-acier allié à haute résistance (tel que F6a, acier inoxydable 410) |
|
Coaxialité |
Inférieure ou égale à 0,05mm (coaxialité de la sphère et du tourillon) |
|
Précision de rondeur |
Inférieur ou égal à 0,02 mm |
|
Dureté superficielle |
La surface d'étanchéité peut atteindre HRC 55+ (surface stellite) |
|
Rugosité de la surface |
Ra Inférieur ou égal à 0,4 μm (surface d'étanchéité) |
|
Tolérance du diamètre extérieur |
2" – 4" : +0.03 mm |
|
Tolérance du diamètre intérieur |
2" – 4" : 0~+0.03 mm |
|
Température Applicable |
-196 degrés à 1200 degrés (selon le matériau de la sphère et la surface d'étanchéité) |
Caractéristiques du produit
- Conception intégrée de précision à double tourillon, positionnement stable sans déviation axiale
- Système d'étanchéité auto--compensant, performances stables sous pression et débit variables
- Structure portante-à haute résistance-, excellente résistance aux chocs sous des différences de pression élevées
- Surface d'étanchéité durcie, résistance exceptionnelle à l'érosion et durée de vie prolongée
- Large adaptabilité à la température, à la corrosion et aux particules, adapté aux conditions de travail extrêmes
- Faible couple de fonctionnement, action fluide, permettant une régulation précise et un arrêt fiable-
Champ d'application du produit/scénarios d'utilisation
Médias applicables :
Fluides corrosifs, milieux à particules abrasives, mélanges liquides de -gaz à haute pression-, milieux cryogéniques et à haute-température
Conditions de travail applicables :
Ultra-pression, débit élevé, large plage de températures, environnements difficiles corrosifs et abrasifs
Domaine d'application :
Génie maritime, systèmes de transmission d'énergie, équipements métallurgiques, usines de traitement chimique, complexes pétrochimiques
FAQ
Quels procédés d'usinage de précision sont utilisés pour cette bille de vanne ?
Il adopte un usinage de précision CNC, un surfaçage dur Stellite et un meulage d'ultra-précision pour garantir la précision dimensionnelle et les performances de surface.
Quels sont ses avantages dans des conditions de travail à haute-pression et abrasives ?
Il présente un positionnement rigide, une dureté de surface élevée et une résistance à l'érosion, ce qui permet de maintenir un fonctionnement stable et une longue durée de vie dans des environnements difficiles.
Le matériau et le traitement de surface peuvent-ils être personnalisés ?
Oui, nous pouvons personnaliser les matériaux d’alliage et les traitements de durcissement de surface en fonction de vos exigences en matière de fluide de travail, de température et de pression.
Quelle est la différence entre ce produit et les billes de vanne flottantes ?
Il présente une fixation par tourillon rigide, un couple de fonctionnement plus faible, une capacité de charge plus élevée et est spécialement conçu pour les conditions de travail de grand-diamètre et de charges lourdes-.
Comment garantir la stabilité de l'étanchéité de la bille du robinet pour une utilisation à long terme ?
Une coaxialité de haute-précision, une surface d'étanchéité ultra-lisse et une structure auto-compensante-fonctionnent ensemble pour garantir des performances d'étanchéité stables à long-terme.
