Zhejiang Jigong Valve Co., Ltd. est l’un des fabricants et fournisseurs de vannes à bille shunt les plus fiables en Chine. Si vous envisagez de vendre en gros une vanne de dérivation bon marché fabriquée en Chine, n'hésitez pas à consulter la liste de prix de notre usine. Tous les produits personnalisés sont de haute qualité et à bas prix.
Introduction de base

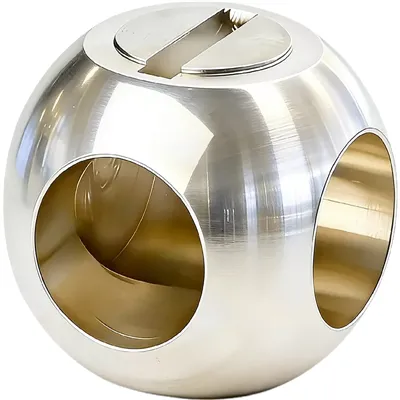

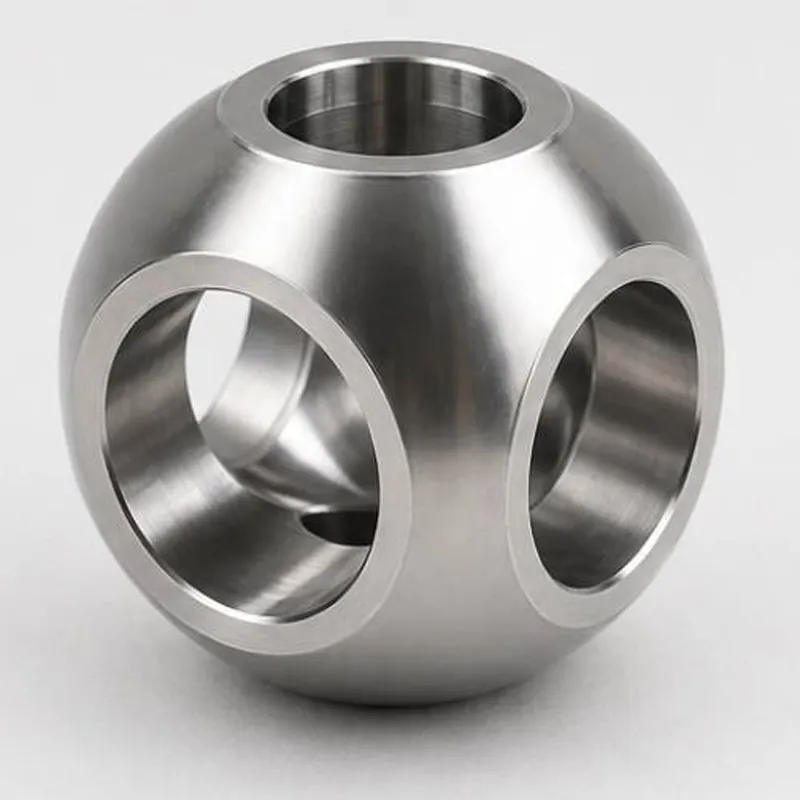

La bille du robinet de dérivation est le composant principal du robinet à bille de dérivation. Grâce à la structure multi-canal de la balle, elle distribue proportionnellement un seul flux entrant vers plusieurs pipelines de sortie ou réalise la confluence et le détournement de plusieurs flux multimédias. Le canal d'écoulement du produit est conçu pour être lisse, ce qui peut réduire la résistance moyenne et l'usure. Combiné au traitement de surface d'étanchéité durci, il répond aux exigences d'étanchéité stable à long terme dans des conditions de dérivation et convient aux scénarios tels que le pétrole, la chimie et la métallurgie qui nécessitent une distribution/mélange moyen.
Spécification du produit
|
Élément indicateur |
Paramètres techniques |
|
Gamme de tailles |
1/2"-12" (DN15-DN300), spécifications courantes 2"-10" |
|
Pression nominale |
Classe 150-600LB (PN16-PN100), avec des modèles haute-pression atteignant jusqu'à la classe 900LB (PN160) |
|
Matériau de la sphère |
Acier au carbone (A105, A350 LF2), acier inoxydable (F304/F316), acier duplex (F51/F53/F55), 17-4PH, Monel, Inconel, etc. |
|
Matériau de la surface d'étanchéité |
Stellite, carbure de tungstène (WC), carbure de chrome (CrC), Inconel, etc. |
|
Coaxialité |
Inférieur ou égal à 0,05 mm |
|
Précision de rondeur |
Inférieur ou égal à 0,02 mm |
|
Dureté superficielle |
HRC 55+ (matrice métallique) |
|
Rugosité de la surface |
Ra Inférieur ou égal à 0,4 µm (surface d'étanchéité et paroi interne du canal d'écoulement) |
|
Tolérance du diamètre extérieur |
1/2"–4 : +0.03 mm ; 6 "–12 » : +0.05 mm |
|
Tolérance du diamètre intérieur |
1/2"–4 : 0~+0.03 mm ; 6"–12 ": 0~+0.05 mm |
|
Température Applicable |
-196 degrés à 800 degrés (selon le matériau de la surface d'étanchéité) |
Caractéristiques du produit
- En tant que composant principal du robinet à tournant sphérique de dérivation, il adopte une conception structurelle multi-canal.
- Il peut remplir à la fois les fonctions de distribution du rapport de débit à entrée unique et de confluence et de dérivation de supports multi--flux.
- Le canal d'écoulement est lisse et dégagé, réduisant efficacement la résistance moyenne et l'usure des composants
- Combiné avec un traitement de surface d'étanchéité durci, il présente une étanchéité stable et une longue durée de vie dans des conditions de manœuvre.
- Adapté aux exigences de distribution moyenne et de mélange de plusieurs industries telles que le pétrole, la chimie et la métallurgie
Champ d'application du produit/scénarios d'utilisation
Médias applicables :
Divers fluides nécessitant une distribution/mélange
Conditions de travail applicables :
Condition de travail de dérivation moyenne, condition de travail de confluence moyenne, condition de travail de transport à faible résistance
Domaine d'application :
Industrie pétrolière, industrie chimique, industrie métallurgique, système de canalisation à clapet à bille de dérivation
FAQ
Quelle est la fonction principale de la bille de la vanne de dérivation ?
Il s'agit du composant principal du robinet à tournant sphérique de dérivation, utilisé pour la distribution proportionnelle des médias ou la convergence et le détournement de plusieurs médias.
Quelle conception structurelle est adoptée pour la bille de la vanne de dérivation ?
Adopte une structure sphérique multi-canal pour réaliser les fonctions de division et de confluence des flux.
Quels sont les principaux avantages de la vanne de dérivation à bille ?
Le canal d'écoulement fluide réduit la traînée et l'usure, la surface d'étanchéité durcie garantit une étanchéité stable à long terme-et convient aux conditions de travail de dérivation/fusion.
Quels sont les principaux domaines d'application de la vanne de dérivation à bille ?
Il est principalement utilisé dans des scénarios tels que le pétrole, la chimie et la métallurgie qui nécessitent une distribution/un mélange moyen.
étiquette à chaud: boule de vanne de dérivation, fabricants de boules de vanne de dérivation en Chine, fournisseurs, usine
